關鍵詞：高低溫，高低溫d33系數，d33 - 溫度溫譜

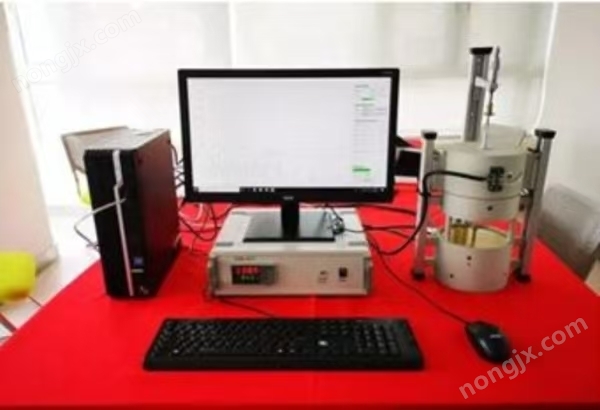

GDTP-600NA型高低溫d33測試儀是準靜態法專用檢測設備，符合國標 GB/T 3389.4-2023，用于變溫工況下連續測量壓電縱向壓電常數 d33，同步繪制d33 - 溫度溫譜曲線，評估壓電材料高溫服役穩定性。
一、適用材料
1、高溫壓電陶瓷：KNN 無鉛壓電、BNT-BT、高溫 PZT、鉍層狀鐵電陶瓷
2、壓電單晶、高溫壓電復合材料、耐高溫鐵電薄膜
應用領域
航空航天高溫傳感器、石油井下探測、汽車高溫壓電執行器、高校材料研發、壓電器件可靠性驗證
二、測試原理（高溫準靜態法）
1、溫控腔將樣品穩定至設定高溫；
2、施加恒定靜態預載 + 小幅交變振蕩力；
3、壓電材料受力產生電荷，高阻電荷放大器采集微弱電荷信號；
4、通過公式 \(d_{33}=Q/F\) 實時計算壓電系數；
5、全程同步記錄溫度、d33、電容，自動生成溫譜曲線
（2）高溫專項抗干擾設計
6、直流線性 PID 加熱：無渦流電磁噪聲，避免高溫雜波干擾電荷采集；
7、真空耐高溫電極夾具：隔絕絕緣支架高溫熱釋電電荷，消除溫漂誤差；
8、隔熱分層腔體、高溫屏蔽線纜，防止腔體高溫傳導至主機電路；
三、溫控系統
1、溫度區間：室溫 -160℃~ 500℃
2、控溫精度：＞25℃時 ±0.05℃；低溫段 ±0.1℃
3、升溫速率：0.1~10℃/min 程序可控，支持多段階梯溫區、恒溫保溫、升降溫循環測試
4、加熱方式：直流電阻線性加熱，無電磁干擾
5、軟件功能：全自動變溫連續測試，實時顯示溫度 - d33 曲線；
6、數據自動存儲，導出 Excel 原始數據；
7、極化方向自動識別、高溫曲線擬合、相變溫度自動標記；
8、觸屏本地操作 + PC 上位機雙控制模式
四、綜合參數
1、d33測量范圍：0-8000PC/N,D15測量范圍：0-6000PC/N
2：交變力：0.25N,頻率：110HZ
3、計量標定標準樣尺寸：18mm*0.8mm，老化時間：3年
4、電源：電壓220V ，3KW
5、溫度范圍：-100℃至500℃，連續可控。
6、溫控精度：溫度顯示精度0.1℃，溫度控制精度±1℃，溫度漂移優于±1℃內
7、升溫斜率：0.00至5.00℃/min，典型值2.00℃/min。
8、間隔保溫：0.10至50.00℃/點，保溫5分鐘即可達到溫度穩定狀態。
9、樣品夾具：夾持雙面電極樣品，直徑小于30mm，厚度小于5mm。
10、測量環境：低溫、高溫、空氣等。
11、電極材料：耐高溫電極。
12、制冷方式：液氮控制系統
13、顯示：液晶顯示
14、采集方式：USB2.0高速數據
15、總重量: 15kg左右。
16、軟件：專用軟件自動測試溫度與壓電系數的關系變化，實時顯示溫度 - d33 曲線；回溫降溫自動采集d33數據
