注：自2010年起、為命名統一規范，北京安標辦將K40系列礦用節能通風機和K45系列礦用節能通風機型號統稱為FKZ系列礦用節能通風機
注：自2010年起、為命名統一規范，北京安標辦將K40系列礦用節能通風機和K45系列礦用節能通風機型號統稱為FKZ系列礦用節能通風機。

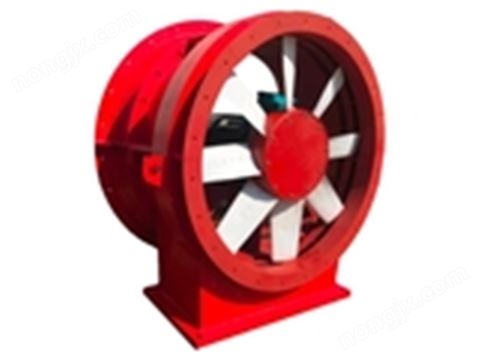

產品簡介
FKZ系列礦用風機（以下簡稱：通風機）是我公司研制的新一代礦用風機，后經過三次技術改進。通風機采用0.4和0.45輪轂比，8片機翼扭曲型葉片，葉片角度可調節，可很好的匹配礦山通風網絡系統。
FKZ系列礦用風機是K40系列礦用風機和K45系列礦用風機的總稱。
應用環境
FKZ系列礦用風機是專門根據金礦、鐵礦、銅礦、螢石礦、方解石礦、鎢礦、鈣礦、鉛鋅礦、磷礦等各類非煤礦山的需要而設計的，可作為礦用主扇風機和礦用輔扇風機，通風機既可安裝在巷道井口地表，也可安裝在井下，適宜于多風機聯合運轉，是多風機串并聯多級機站通風系統中各級機站理想的機站風機。
主要特點
1、新型FKZ系列礦用風機，采用C—4—Ⅱ機翼型葉型參數，設計出的“全三元流"理論葉片，故本機效率高，K系列風機的全壓效率高達95%，這是風機節能的前提與基礎；
2、FKZ系列礦用風機作為主扇和機站風機時，應配帶專用擴散器。地表主扇配帶擴散器可將部分動壓轉化為靜壓，降低出口動壓損失，以達到節能的目的。安裝于井下的風機配帶擴散器，既可降低局阻系數，又可降低擴散器出口動壓值，從而可大幅度降低風機裝置的局部阻力，節省通風電耗。
3、FKZ系列礦用風機的葉片全部采用Q235A鋼板熱壓成型，葉片強度高、韌性好、防腐性能好，其葉片的設計使用壽命可達25年以上；
4、FKZ系列礦用風機與國內同類產品相比，葉片調角極為方便，整臺風機葉片可在30分鐘之內調整好，大大降低了國內同類產品葉片調角的工作量，為礦方提供了很大的方便。
7、FKZ系列礦用風機設有穩流環防喘振裝置，特性曲線無駝峰，消除了軸流通風機廣泛存在的喘振危險，可保證風機在任何礦井阻力狀態下均可安全穩定運轉，特別適合多臺風機的聯合運轉；
8、FKZ系列礦用風機與國內同類產品相比，我公司產品的葉柄采用優質中碳鋼鍛制并進行調質熱處理，根部留有足夠的過渡圓弧以消除應力集中，通過合理正確的三維受力分析與計算，使葉柄危險截面的強度安全系數達到6倍以上。并對葉柄各截面和葉片焊縫進行99%的X射線無損探傷，有缺陷者全部淘汰。因此風機具有葉柄強度高、葉柄不易折斷、葉片使用安全可靠的優點，我公司自生產該系列節能風機以來，從未出現過葉柄折斷、飛葉片的事故；
9、FKZ系列礦用風機葉輪和輪轂均采用車床加工外緣，采用特殊工裝加工葉片的根、頂部型線，可保證風機葉片頂部與機殼內壁的徑向間隙為2.5～5mm，葉片根部與輪轂表面的葉根間隙保證為0mm，消除了葉片根部的回流損失而進一步提高了風機的效率；
10、FKZ系列礦用風機采用葉輪與電機直聯的簡傳動結構，結構緊湊、整體穩定性好、安裝方便、維修容易、裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響風機正常運轉，安全可靠；
11、FKZ系列礦用風機可直接反轉反風，反風率大于60%，而且不需修筑反風道，可節省大量土建工程投資；
12、通風機的防腐處理：主機殼、擴散器的內、外表面，葉片、輪轂和所有芯筒部件與支撐筋的外表面，在嚴格除油、除銹的條件下，均勻涂刷2遍Y1無機硅酸鋅防腐底漆，表面再涂刷2遍Y1無機硅酸鋅防腐面漆，可大大提高通風機的耐腐蝕性，使用壽命可達25年以上。
產品配置
標配：主機、擴散器、啟動柜（帶正反轉）
選配：擴散塔、遠程在線監控系統、備用電機

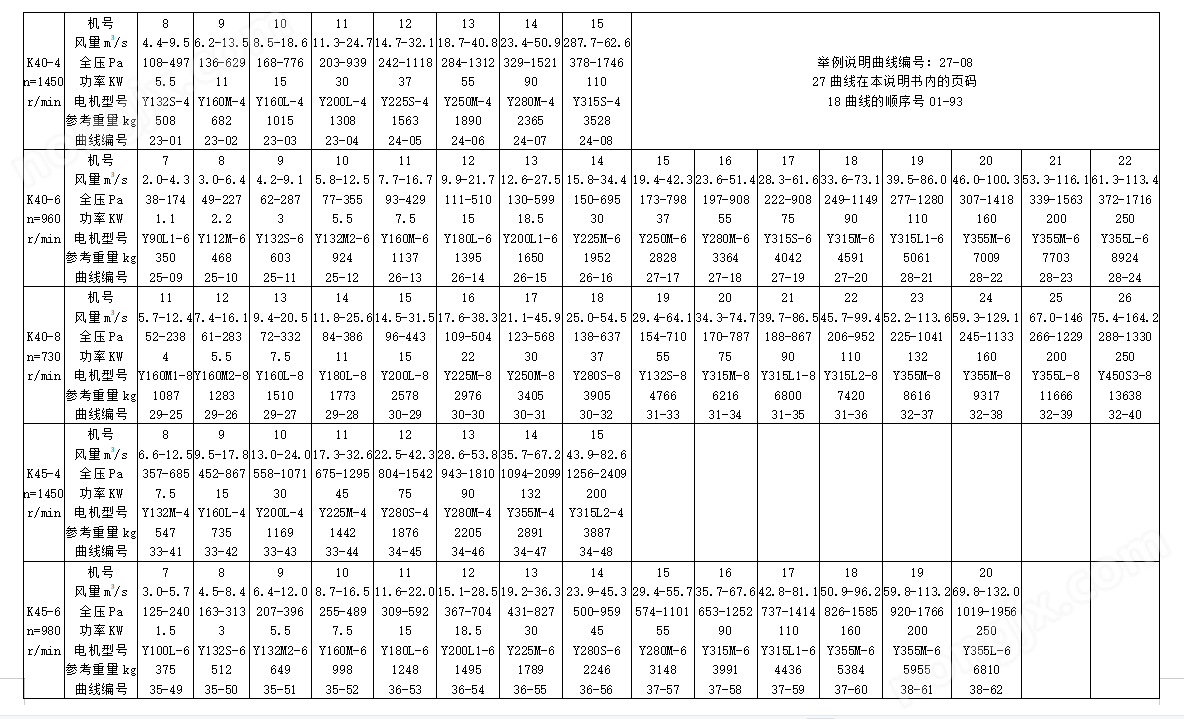

型號及參數表
