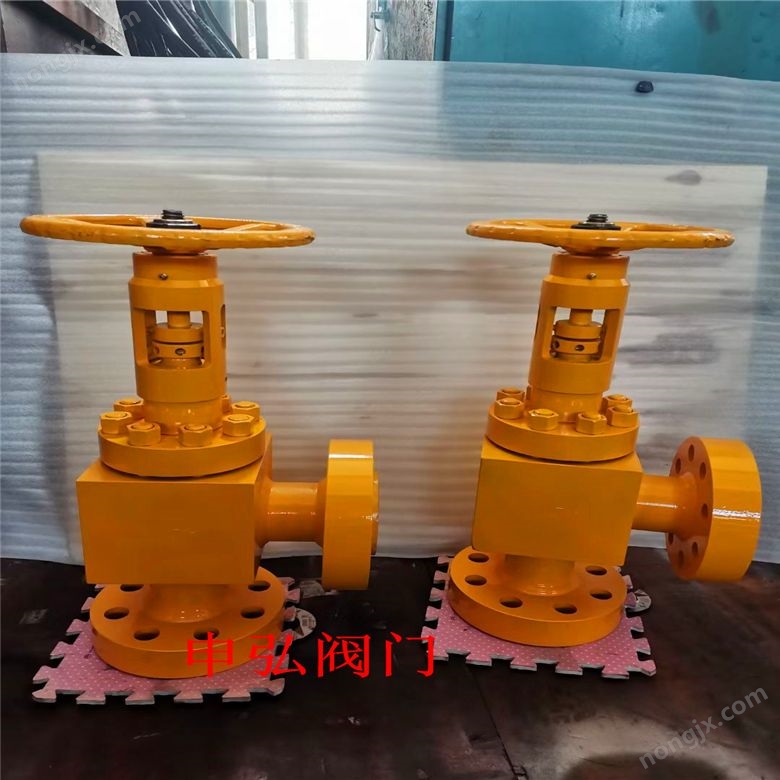

LJ44H高壓液化氣角式截止節流閥 申弘 返回列表頁

LJ44H高壓液化氣角式截止節流閥 產品說明

高壓角式截止節流閥是特殊工況場合使用的一種強制密封式截斷節流閥門。廣泛應用于火電廠、核電站、石油、化工、制藥、化肥等系統的高壓、高溫管路上，其適用介質主要為：水、油品、蒸汽、氮氫混合氣堿液和液氨等。它之所以廣受歡迎，是因為該種閥的法蘭結構中心線成90℃直角設計,在高壓角式截止節流閥中,流體只需改變一次方向,以致于通過此類閥門的壓力降比常規結構的截止節流閥小。

該類閥結構簡單、操作靈活、耐溫耐壓、裝換方便。在開啟過程中，密封面之間摩擦力小、閥門行程小、制造和維修方便，但是，由于閥芯、套筒與閥座長時間受沖刷，容易受到?jīng)_蝕，閥門使用壽命較短，同時，還存在著調節精度不高，節流效果不夠明顯，密封面易沖蝕，密封面極易損壞，閥門使用壽命短，維修、更換頻繁，嚴重影響系統的正常運行。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均包含在本實用新型的保護范圍之內。

啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高壓角式節流閥允許作調節和節流。公稱壓力16.0MPa-32.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

LJ44H高壓液化氣角式截止節流閥 產品特點

1、結構簡單，制造和維修比較方便

2、工作行程小，啟閉時間短

3、密封性好，密封面間磨擦力小，壽命較長

LJ44H高壓液化氣角式截止節流閥 技術參數

LJ44H高壓液化氣角式截止節流閥 設計與制造標準

高壓角式截止閥 性能

LJ44H高壓液化氣角式截止節流閥 外形尺寸

本實用新型公開了角式高壓雙作用節流截止閥，涉及閥門領域，包括閥座、閥體、閥芯、閥蓋和手輪，閥體上設進口端和出口端，所述閥體與閥蓋通過螺栓相連接，閥座安裝在閥體內與閥芯相對應，閥體中設有閥芯套筒，閥芯套筒與閥蓋和閥座相接觸，閥芯與閥桿相連接，且在閥桿帶動下沿閥芯套筒上下移動，所述閥芯、閥座、閥芯套筒受沖刷部分材質為碳化鎢，所述閥芯套筒設計為上下兩段，閥芯套筒為下端材質為碳化鎢，上端材質為不銹鋼材料的閥芯套筒，本實用新型提高了閥門的耐沖刷性，增加了閥門的密封性且提高了閥門的使用壽命。提高了閥門的使用壽命。提高了閥門的使用壽命。

截止閥安裝的質量、直接影響著使用，所以必須認真注意以下幾點:

（一）LJ44H高壓液化氣角式截止節流閥 方向和位置：

 1.截止閥安裝時要注意流體方向，截止閥具有方向性，如果裝倒裝反，就會影響使用效果與壽命。應使管路流體由下向上流過閥座口，及所謂低進高出，目的是減少流體阻力，使開啟省力和關閉狀態下閥桿、填料涵部分不與介質接觸，保證閥桿和填料涵不致?lián)p壞和泄漏。那么是否截止閥都是低進高出呢？ 對于平衡型截止閥用高進低出，不平衡型截止閥用低進高出。 可能是以前國內制造水平不高，大部分都是不平衡型截止閥，結果都是低進高出。所以會有截止閥是低進高出的結論。進口截止閥高進低出的沒有使用過.不過一般國產截止閥和部門進口閥都是低進高出,這樣使用有一個好處,就是一般進口端壓力較高或溫度較高,當關閉截止閥時,出口端可以排空,這樣便于對截止閥的填料處進行更換,如果高進低出,如填料處漏了,可能維修起來不容易;

 2.截止閥的閥腔左右不對稱，流體要讓其由下而上通過閥口，這樣流體阻力小（由形狀所決定），開啟省力（因介質壓力向上），關閉后介質不壓填料，便于檢修。這就是截止閥為什么不可安反的道理。其它截止閥也有各自的特性;

 3.截止閥安裝的位置，必須方便于操作；即使安裝暫時困難些，也要為操作人員的長期工作著想。*好截止閥手輪與胸口取齊（一般離操作地坪1.2米），這樣，開閉截止閥比較省勁。落地截止閥手輪要朝上，不要傾斜，以免操作別扭。靠墻機靠設備的截止閥，也要留出操作人員站立余地。要避免仰天操作，尤其是酸堿、有毒介質等，否則很不安全。

（二）LJ44H高壓液化氣角式截止節流閥 施工作業：

 1.安裝施工必須小心，切忌撞擊脆性材料制作的截止閥;

 2.安裝前，應將截止閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，*易撞歪閥桿。還要清除閥內的雜物;

 3.截止閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在法蘭上;

 4.對于截止閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷截止閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小截止閥，使其失效。

（三）LJ44H高壓液化氣角式截止節流閥 填料更換：

 1.庫存截止閥，有的填料已不好使，有的與使用介質不符，這就需要更換填料;

 2.閥門制造廠無法考慮使用單位千門萬類的不同介質，填料函內總是裝填普通盤根，但使用時，必須讓填料與介質相適應。;

 3.在更換填料時，要一圈一圈地壓入。每圈接縫以45度為宜，圈與圈接縫錯開180度。填料高度要考慮壓蓋繼續壓緊的余地，現時又要讓壓蓋下部壓填料室適當深度，此深度一般可為填料室總深度的10-20%;

 4.對于要求高的截止閥，接縫角度為30度。圈與圈之間接縫錯開120度;

 5.除上述填料之處，還可根據具體情況，采用橡膠O形環（天然橡膠耐60攝氏度以下弱堿，丁睛橡膠耐80攝氏度以下油品，氟橡膠耐150攝氏度以下多種腐蝕介質）三件疊式聚四氟乙烯圈（耐200攝氏度以下強腐蝕介質）尼龍碗狀圈（耐120攝氏度以下氨、堿）等成形填料。在普通石棉盤根外面，包一層聚四氟乙烯生料帶，能提高密封效果，減輕閥桿的電化學腐蝕;

 6.在壓緊填料時，要同時轉動閥桿，以保持四周均勻，并防止太死，擰緊壓蓋要用力均勻，不可傾斜。

（四）LJ44H高壓液化氣角式截止節流閥 注意：

 1、手輪、手柄操作的截止閥可安裝在管道的任何位置上;

 2、手輪、手柄及偉動機構，不允許作起吊用;

 3、介質的流向應與閥體所示箭頭方向一致。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
